LYS4系列電涌保護器
一，LYS4電涌保護器用途
雷電的破壞力極大，雷電波會(huì )直接或間接（通過電磁感應）侵入各電氣通道和金屬通道（如電源線、信號線、金屬或管道等）。由此產生的雷電過壓和浪涌電壓將對電器設備、通訊信息系統產生很大的危害，輕則毀壞線路，重則損壞電器設備，使系統癱瘓，造成難以估量的損失。LYS4型電源保護器就是用來保護低壓電網中各類電器設備免受雷電過電壓和各種浪涌電壓的侵害，是理想的過電壓保護裝置。
LYS4系列電涌保護器適用于交流50Hz/60Hz，額定電壓380V及以下的TT、IT、IN-S、TN-C-S等供電系統，可作為雷擊時等電位連接，該產品內置失效脫離裝置，當電源保護器因過流過熱擊穿失效時，失效脫離裝置能自動的將其從電網上脫離，同時可視警告指示模塊可在有工作電壓情況下進行更換。
產品符合GB/T18802.1標準要求。
二，LYS4電涌保護器展示

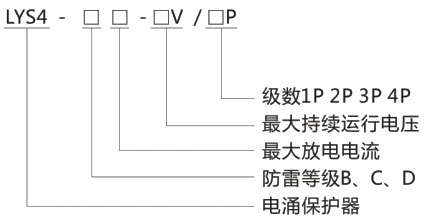

三，LYS4電涌保護器型號含義
常規型號有：LYS4(SPD)/1P,LYS4(SPD)/2P,LYS4(SPD)/3P,LYS4(SPD)/4P
三，LYS4電涌保護器產品特點
● 采用內部接線，整體結構緊湊，安裝接線方便。
● 高速反應，動計時間小于25ns。
● 工作狀態顯示明顯，綠色（正常）、紅色（故障）。
● 可附加功能，如聲光報警（B）、故障遙信接點（X）。

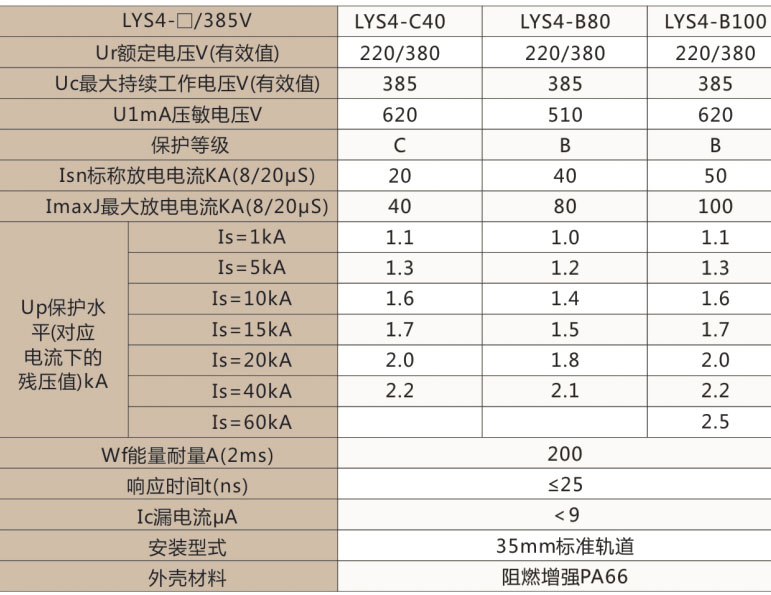

四，主要技術參數
五，LYS4作用說明
LYS4型電涌保護器用于單相系統（相線L+零線N）、三相三線（三線3L）和三相四線（三線3L+零線N）系統的低壓交流電源，保護其電氣設備免受雷電過電壓和各種浪涌電壓的損害。（故該產品稱為電涌?jì)?yōu)護器）具體使用參考如下：
● 單相（一個模塊），用于220V單相系統，其零線和地線直接相連。（L-NPE）
● 二極（二個模塊組合）用于220V單相系統（L-PE,N-PE）。
● 三極（三個模塊組合）用于380V三相三線系統（L1-PE、L2-PE、L3-PE）.
● 四極（四個模塊組合）用于380V/220V三相四線系統。（L1-PE、L2-PE、L3-PE、N-PE、TN系統）、（L1-N、L2-N、L3-N、N-PE、TT系統）。
注：L:相線N：零線Pe：地線
電源保護器正常工作室，指示牌為綠色。當模塊失效后，指示牌變?yōu)榧t色。有聲光報銷功能的防雷器，當模塊失效時報警器發出蜂鳴聲，并有紅燈顯示。搖信功能，當模塊失效時，報警器發出蜂鳴聲的同時還能送出閉合和斷開的觸點信號，供遠距離監控。
六，LYS4接線圖
七，LYS4外形安裝尺寸
